Что такое DIN-рейка. Аббревиатура DIN обозначает немецкий стандарт, DIN 43880-1988 «Приборы электрические встроенные. Габаритные и соответствующие им монтажные размеры», где впервые была стандартизирована эта рейка. В России это изделие стандартизировано в ГОСТ Р МЭК 60715-2003 и часто называется рейка монтажная.

Основные типы DIN-рейки

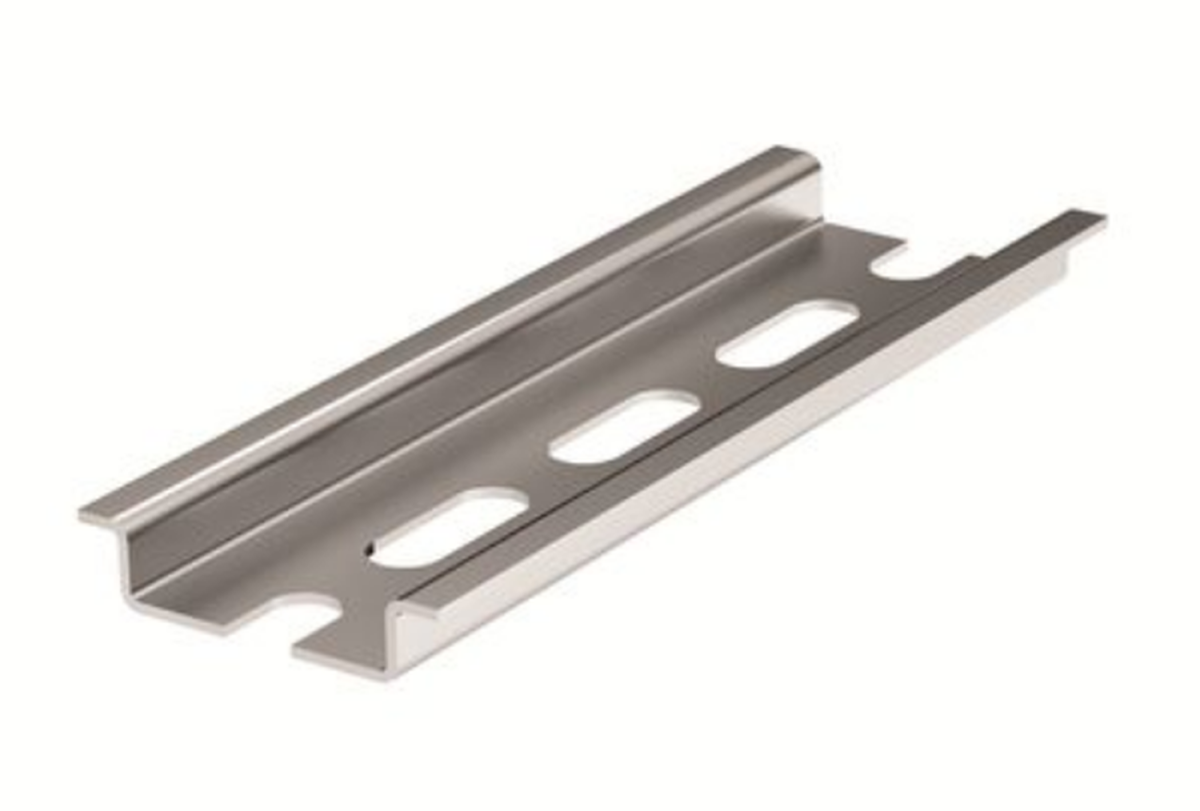

• Ω-типа (омега-типа). Это самая распространенная разновидность, применяемая при монтаже автоматических выключателей, счетчиков, устройств защитного отключения, а также дифференциальных автоматов. ...
• С-типа. Концы таких реек загнуты внутрь. ...
• G-типа.

DIN-рейки устанавливаются по месту установки на крепежные болты – обычно М6. Планка крепится в двух точках по краям. Провисания не допускаются: в этом случае ее лучше разделить на две и более. Если прямой монтаж невозможен, используйте спейсеры, которые поднимут рейку (учитывайте глубину электрощита).

Особенности применения, описываемые в стандартах Согласно DIN 43880, для монтажной рейки ширина одного установочного модуля равна 17,5 мм. Межцентровое расстояние двух расположенных рядом модулей одинарной толщины устанавливается равным 18 мм. Расстояние между рядами реек (по вертикали) — 125 мм.

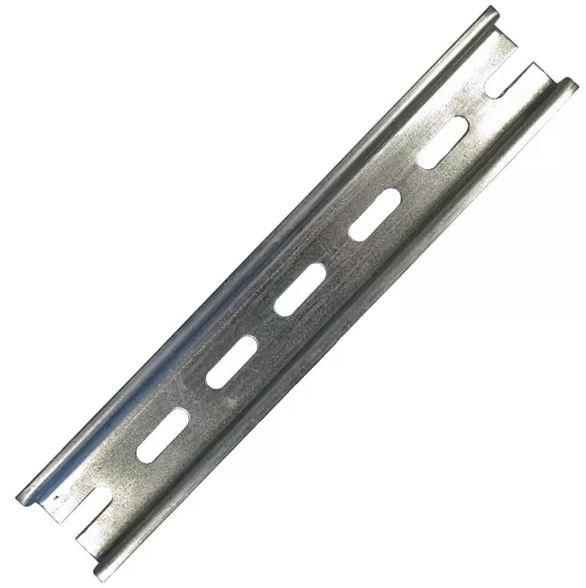

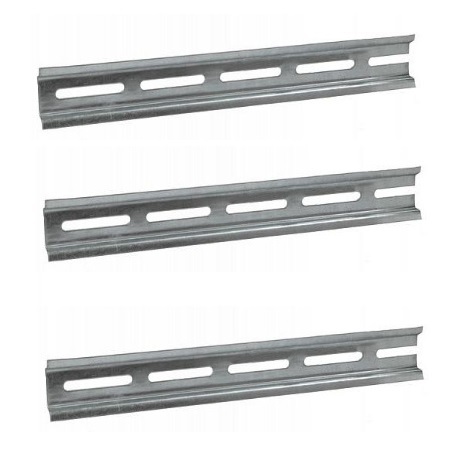

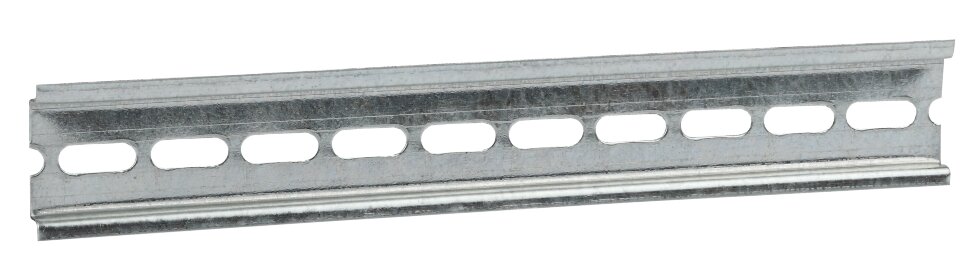

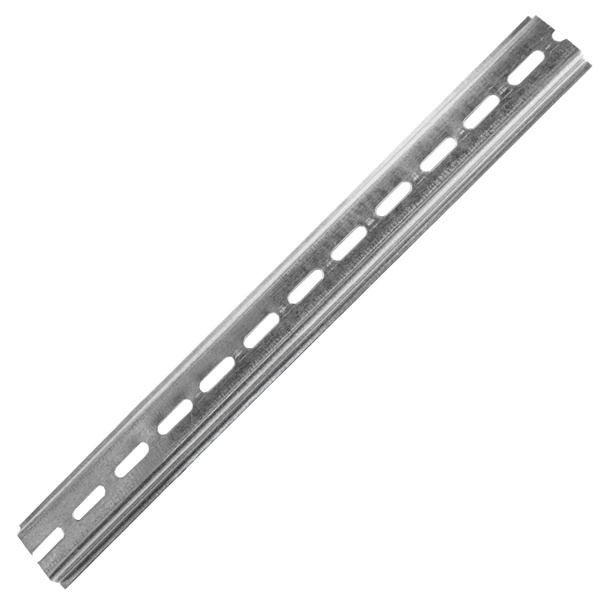

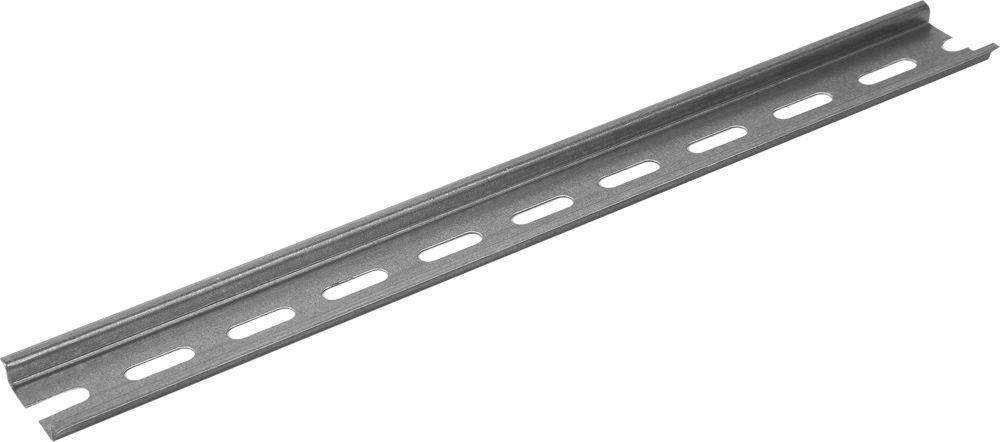

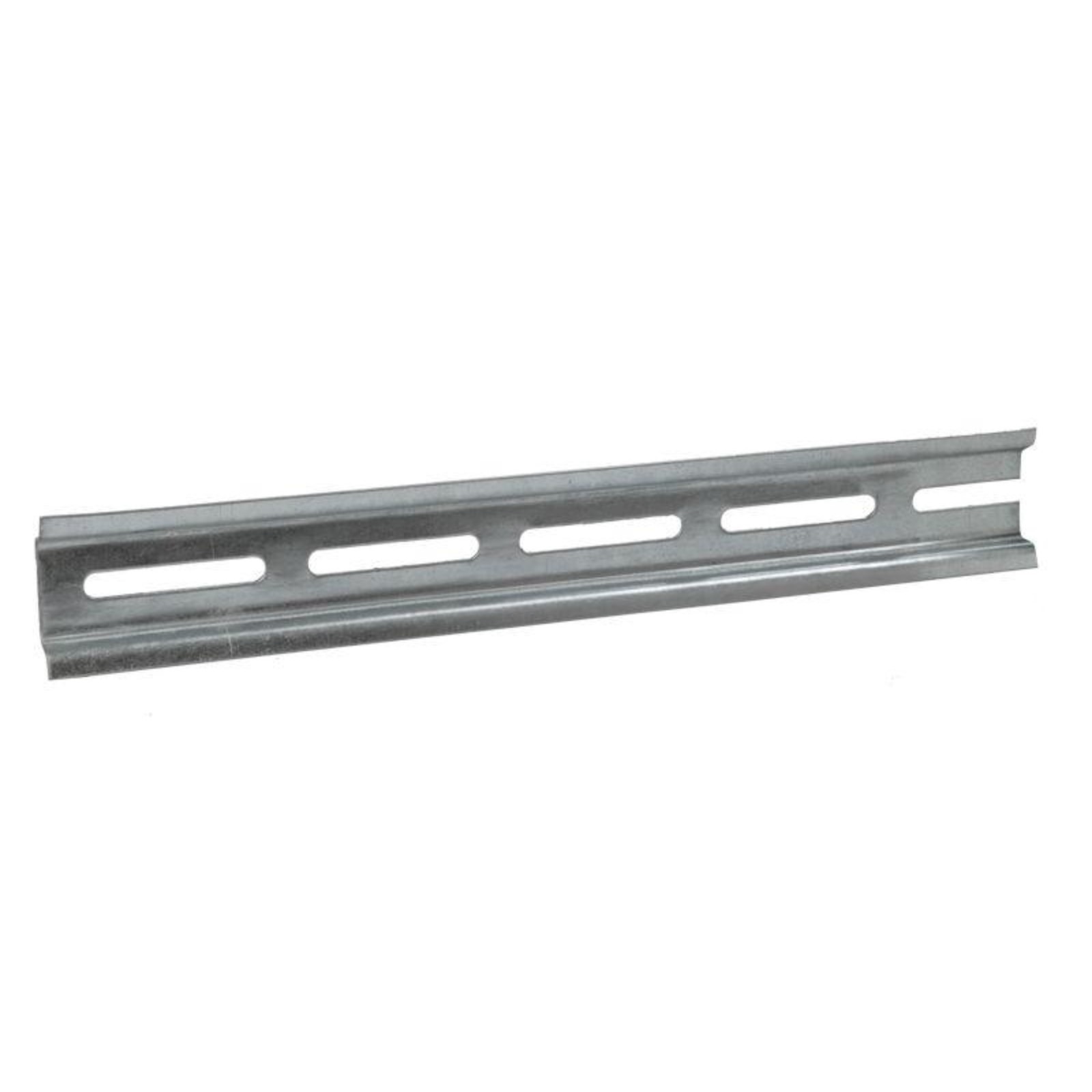

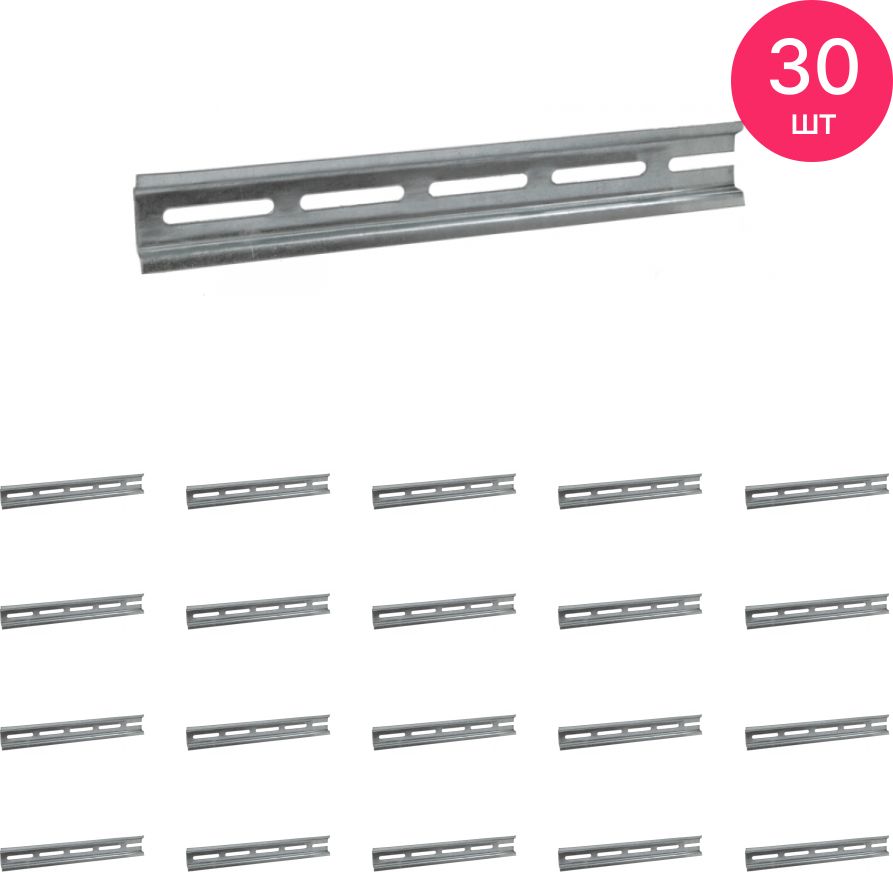

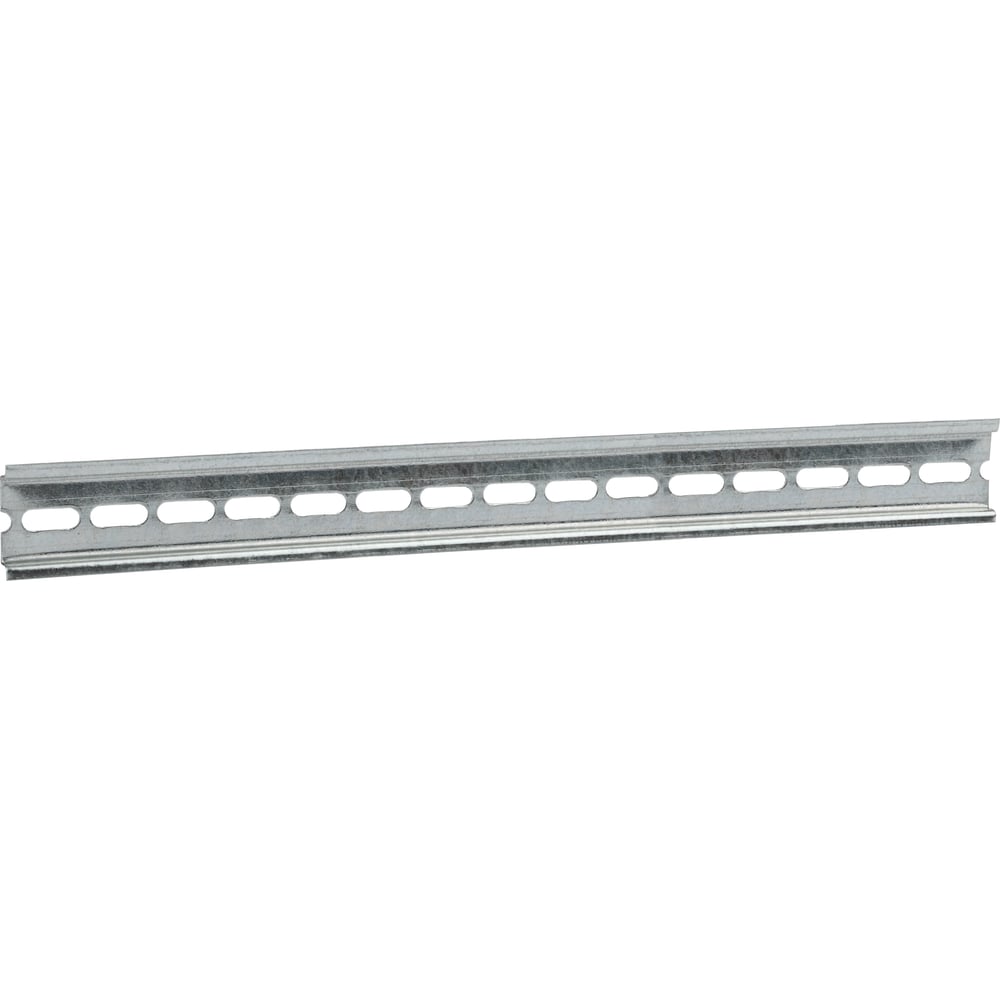

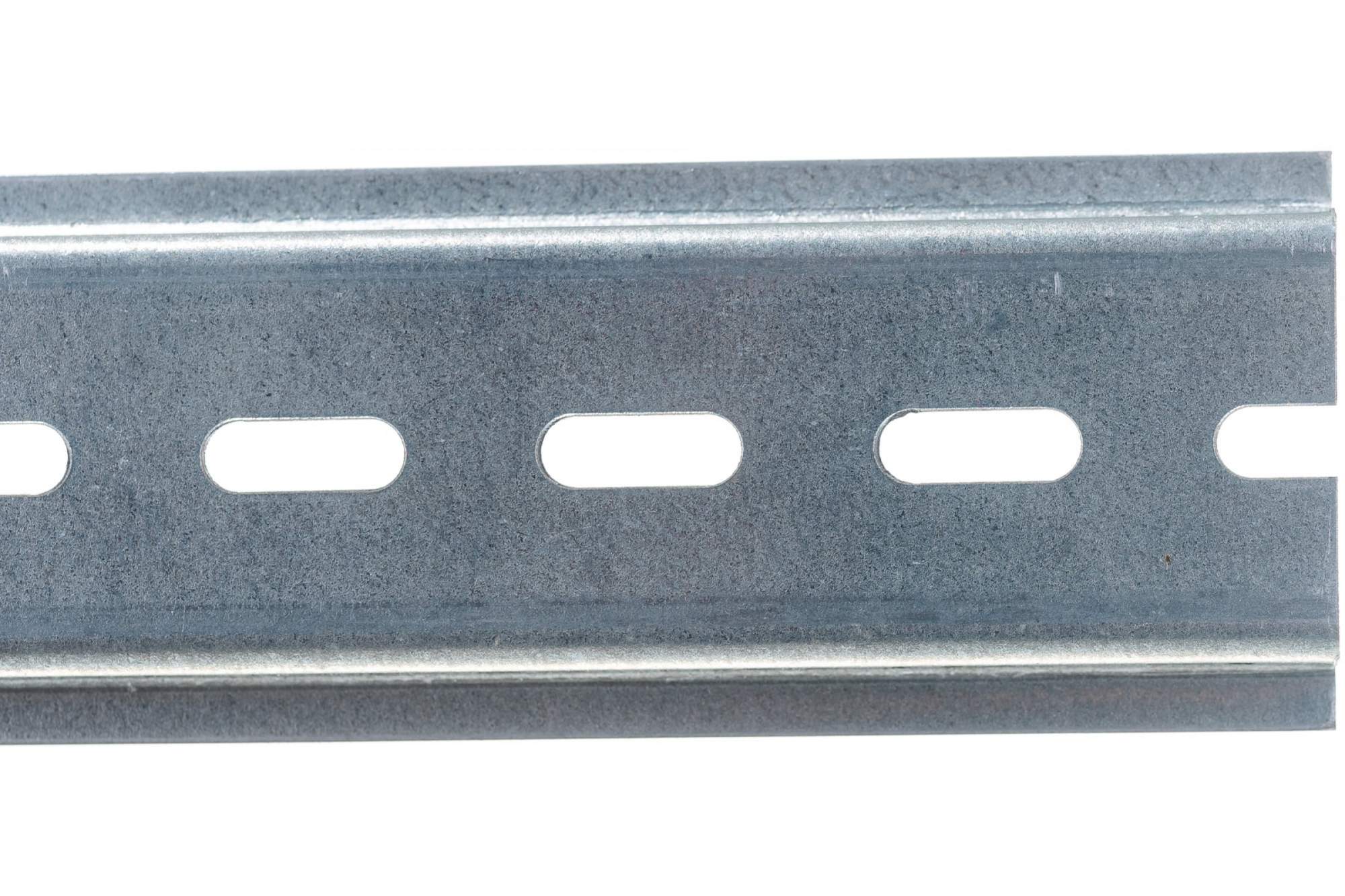

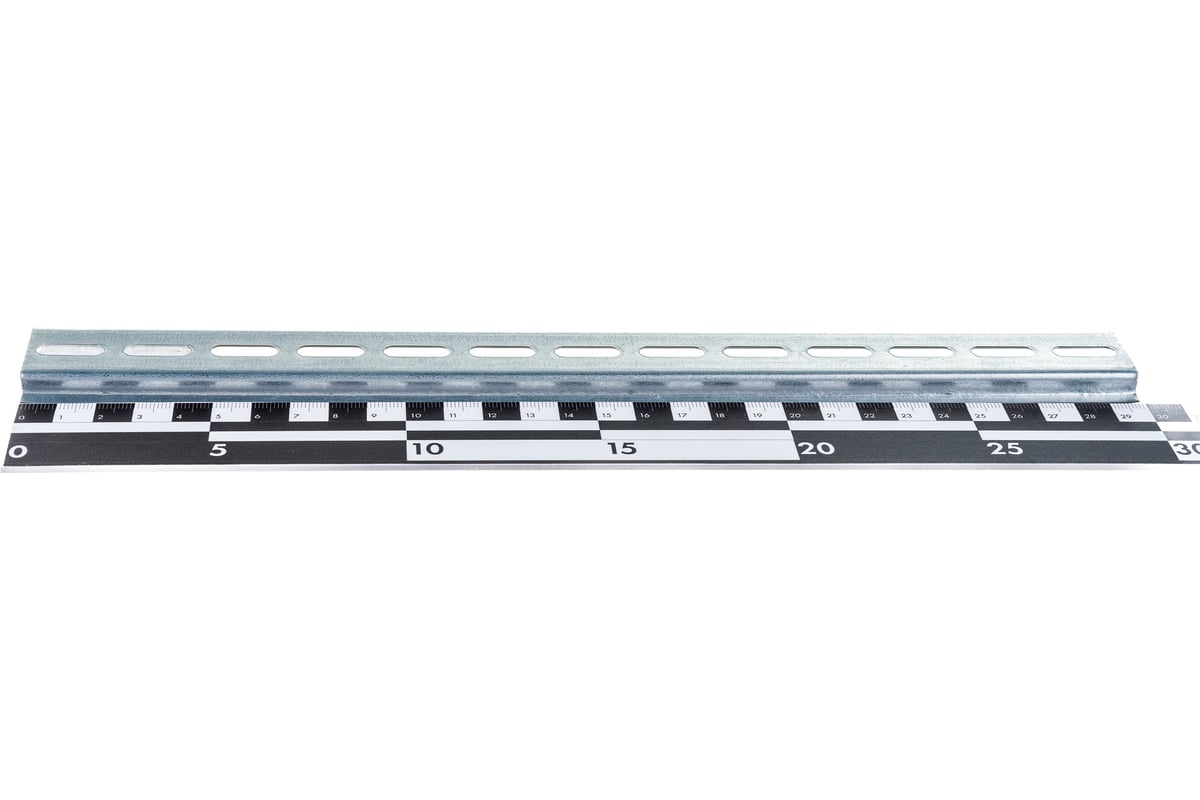

DIN-рейка — это металлическая рейка стандартного типа, широко используемая для монтажа автоматических выключателей и промышленного контрольного оборудования внутри стоек оборудования . Эти изделия обычно изготавливаются из холоднокатаного углеродистого стального листа с оцинкованной или хромированной блестящей отделкой поверхности.
